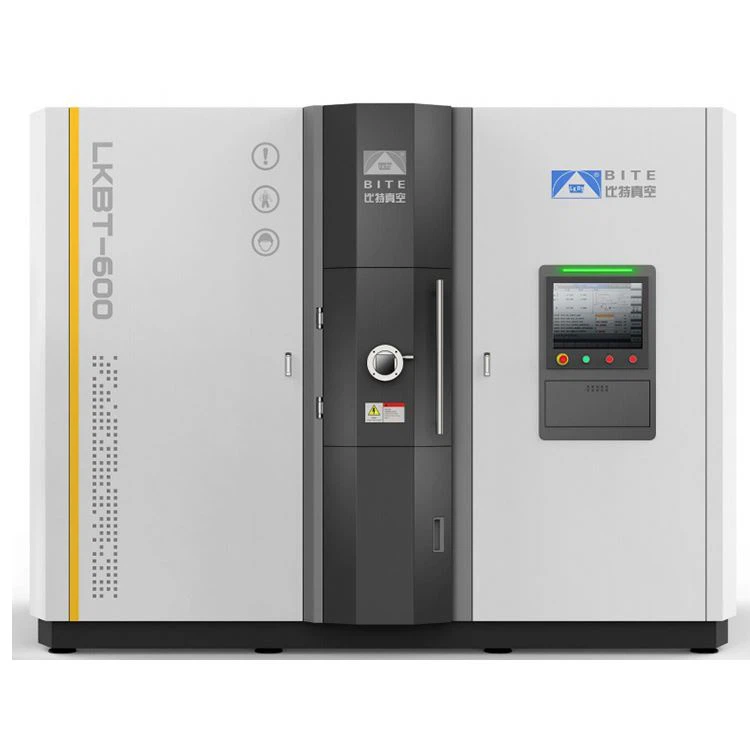

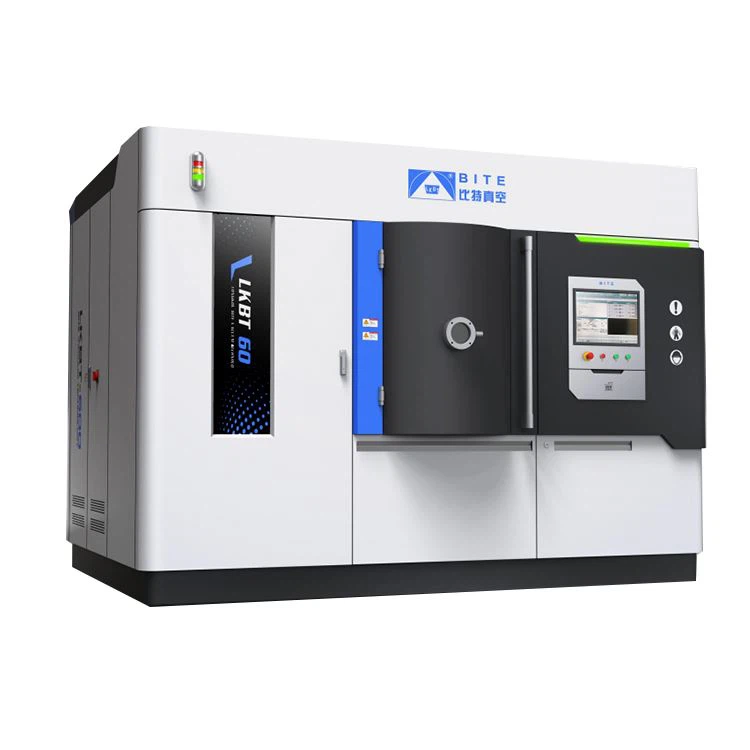

מכונת ציפוי PVD קטנה

זרימת התהליך הבסיסית של ציפוי אידוי היא:

הכנה לפני הציפוי ← שאיבת אבק ← הפצצת יונים ← אפייה ← התכה מוקדמת ← אידוי ← איסוף ← טיפול פני הסרט ← מוצר מוגמר

1. הכנה לפני הציפוי

התהליך כולל ניקוי חלקי ציפוי, ייצור וניקוי מקור אידוי, ניקוי מתקני ציפוי בתא ואקום, התקנת מקור אידוי, התקנת חלקי ציפוי וכו'.

(1) ניקוי וטיפול בחלקים מצופים:

גודל כוח ההדבקה בין שכבת הסרט לבין פני השטח של החלק המצופה הוא אינדיקטור חשוב לאיכות המוצר. זה נקבע על ידי גורמים רבים, וטיפול פני השטח לפני הציפוי הוא אחד הגורמים הבסיסיים ביותר. אם יש שומן, מים ספוג, אבק וכו' על פני החלק המצופה, זה יפחית את כוח ההדבקה של הסרט וישפיע על חספוס פני השטח.

הסרת שומנים כימית. חלקי מתכת שונים וחלקים שאינם מצופים מתכת צריכים לאמץ את תהליך הסרת השומנים והסרת השומנים המתאימים. עבור שיטות ספציפיות, אתה יכול לחפש הסרת שומנים בעמודה הטכנית של אתר זה כדי להציג מאמרים קשורים.

משקע אלקטרוסטטי. החלקים המצופים נטענים בקלות בחשמל סטטי במהלך תהליך היציקה, מה שעלול לגרום לחורים בשכבת הסרט או להפחית את כוח ההדבקה של הסרט, ולכן יש להסיר את החשמל הסטטי לפני יישום הפריימר.

תֶחֶל. בדרך כלל, עובי הסרט בתחתית האידוי הוא {{0}}.05~0.1um, בעוד שחוסר אחידות פני השטח של חלקי ציפוי רגילים הוא 0.5um, ועובי הסרט רחוק מלהספיק כדי למלא את הבורות. על מנת להפחית את חספוס פני השטח, בדרך כלל מיישמים פריימר מיוחד של 7~10um על פני החלקים המצופים כדי לחסל בורות ולהשיג את האפקט של יישור פני השטח.

(2) ייצור מקור אידוי:

בהתאם לדרישות השימוש של המוצר וחומר החלקים המצופים, בחירת חומר אידוי מתאים היא התנאי הבסיסי לקבלת סרט באיכות גבוהה.

העקרונות הבסיסיים של בחירת חומרי סרט מתכת הם: יציבות תרמית טובה ויציבות כימית, חוזק מכני גבוה, מתח פנימי נמוך וקשיחות מסוימת, הדבקה טובה עם פריימר, רפלקטיביות גבוהה והוצאת גז בוואקום. קָטָן; מקורות חומר רחבים, מחירים נמוכים ומקורות אידוי מתאימים.

חומרי אידוי שונים צריכים לבחור את מקור האידוי המתאים ואת שיטת ציפוי האידוי.

(3) ניקוי תא ואקום ומתקן ציפוי:

אם תא הוואקום עם המכסה הפנימי מזוהם, ניתן להסיר את המכסה לצורך ניקוי או חידוש. אם אין כיסוי פנימי, ניתן לנגב אותו עם סידן פחמתי, לאחר מכן לנגב במים, ולבסוף לנגב באתנול נטול מים.

ניתן להשרות את גופי האלומיניום הנפוצים בתמיסת NaOH של 20 אחוז עד שהמשטח חום, לאחר מכן לשטוף במים זורמים, להשרות ב-HNO3 עד שהחום נעלם, ולאחר מכן לשטוף ולייבש.

(4) התקן את מקור האידוי:

יש להקפיד ללבוש כפפות להסרת שומנים, ויש להסיר כלים לפני כן. שימו לב במיוחד למגע הטוב בין מקור האידוי לאלקטרודה.

(5) הנח את החלקים המצופים:

יש להניח אותו על הקרקע של החלקים המצופים והחלקים המצופים בצורה יציבה ויציבה כדי למנוע השלכת החלקים המצופים מהמתקן עקב סיבוב המתקן בזמן האידוי. לבש כפפות להסרת שומנים, אל תדבר ושמור על מתקן החלק המצופה נקי.

2. שלב ואקום

פתח את שסתום מי הקירור, התאם ללחץ המים הנדרש, חבר את אספקת החשמל הראשית, סגור את השסתום התאטמוספרי המוביל לתא הוואקום, סגור את שסתום הצנרת, הפעל את אספקת החשמל של המשאבה המכנית ופתח את שסתום הקדם-וואקום. בשלב זה, המשאבה המכנית מפנה את תא הוואקום, ולאחר מכן הפצצת הולכה, מפעילה את כוח החימום של משאבת הדיפוזיה וסוגרת את שסתום טרום הוואקום. כאשר משאבת הדיפוזיה מגיעה לדרישות העבודה, סגור את שסתום הוואקום, פתח את שסתום הצינור ופתח את שסתום הוואקום הגבוה. , משאבת דיפוזיה, משאבה מכנית לשאיבת תא הוואקום, כאשר הוואקום מגיע לערך מסוים, אופים, ממיסים מראש ומתאדים.

3. הפצצת יונים

במהלך פריקת הזוהר, היונים מפציצים את האלקטרונים כדי להשיג מהירות גבוהה, והחלקים המצופים נטענים במהירות שלילית בשל הניידות הגדולה של האלקטרונים. יש חילופי אנרגיה על פני השטח, ומתרחשת תגובה כימית בין שכבת הספיחה של חלק הציפוי והגז הפעיל כדי להשיג את האפקט של ניקוי המשטח.

התנאים של הפצצת יונים הם שלחץ הגז השיורי יציב ב-0.13~13Pa, המתח הוא 1.5~10kV, והזמן הוא 5~60 דקות.

4. אפייה

זה יכול להאיץ את הבריחה המהירה של הגז שנספג על ידי החלק המצופה או המתקן, מה שמועיל לשיפור דרגת הוואקום וכוח ההדבקה של שכבת הסרט. בעת האפייה, יש לשים לב שטמפרטורת האפייה של חלקים לא מתכתיים צריכה להיות נמוכה ב-20~30 מעלות מטמפרטורת העיוות התרמי של החלק המצופה. אפייה מתכת בדרך כלל אינה עולה על 200 מעלות.

5. התכה מוקדמת

זה יכול להסיר את הזיהומים בנקודת ההתכה הנמוכה בחומר האידוי ואת הגז שנספג במקור האידוי ובחומר האידוי, מה שמסייע להתקדמות חלקה של האידוי. יש להמיס את החומר מראש שוב ושוב, והדרישה הכללית היא שכאשר חומר האידוי מחומם לטמפרטורת האידוי, דרגת הוואקום לא תרד.

6. אידוי

לטכנולוגיית האידוי השפעה רבה על איכות הציפוי, ויש לה דרישות שונות למתכות כלליות, למתכות מיוחדות ותרכובות. לדוגמה, מתכות מסוימות צריכות להתאדות במהירות, בעוד שאחרות אינן מתאימות. גם שיטת החימום וצורת מקור האידוי צריכים להיות. זה תלוי בחומר האידוי.

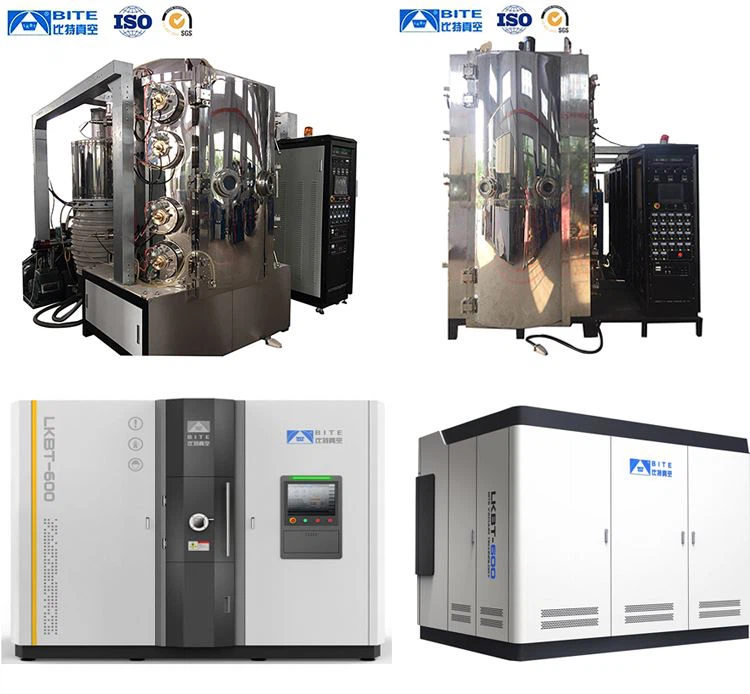

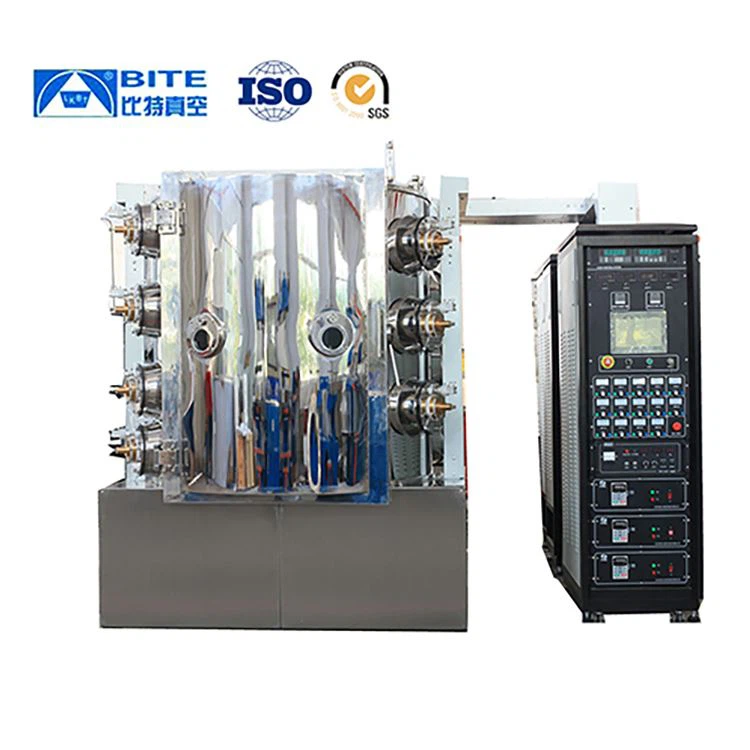

Longkou Bit מתמחה בייצור ציוד ציפוי ואקום PVD, ומספקת ללקוחות מכירת ציוד PVD, מכירת אביזרי ואקום וחומרים מתכלים, תחזוקה ותיקון, ייעוץ טכני, סוהר ושירותים נוספים. ציוד PVD כולל בעיקר: ציוד ציפוי ואקום יונים רב-קשתות, ציוד ציפוי ואקום מקרטעת מגנטרון, ציוד ציפוי ואקום מסדרת אידוי ועוד מונומר ציפוי ואקום מרוכב וציוד קו רציף, המשמש בעיקר למתכת ולא מתכת, פלסטיק, חומרים מרוכבים ומשטחים אחרים פרויקטי טיפול, ציוד ציפוי ואקום מוחל בתעשיות שונות, כולל חומרה, תבניות, קרמיקה, כלים סניטריים, שעונים, 3C, אופטיקה, קוסמטיקה, רכב, תקשורת ותעשיות אחרות.
